  • 2.探伤仪各部分名称及键盘介绍

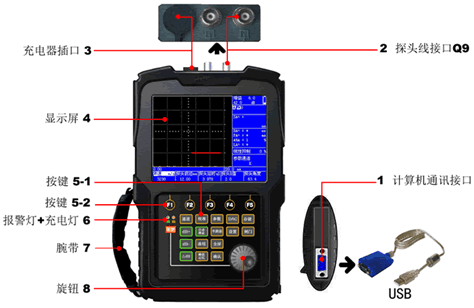

    2.1    外观及各部分名称

    探伤仪各部分名称
                                 (图2-1:外观及各部分名称)

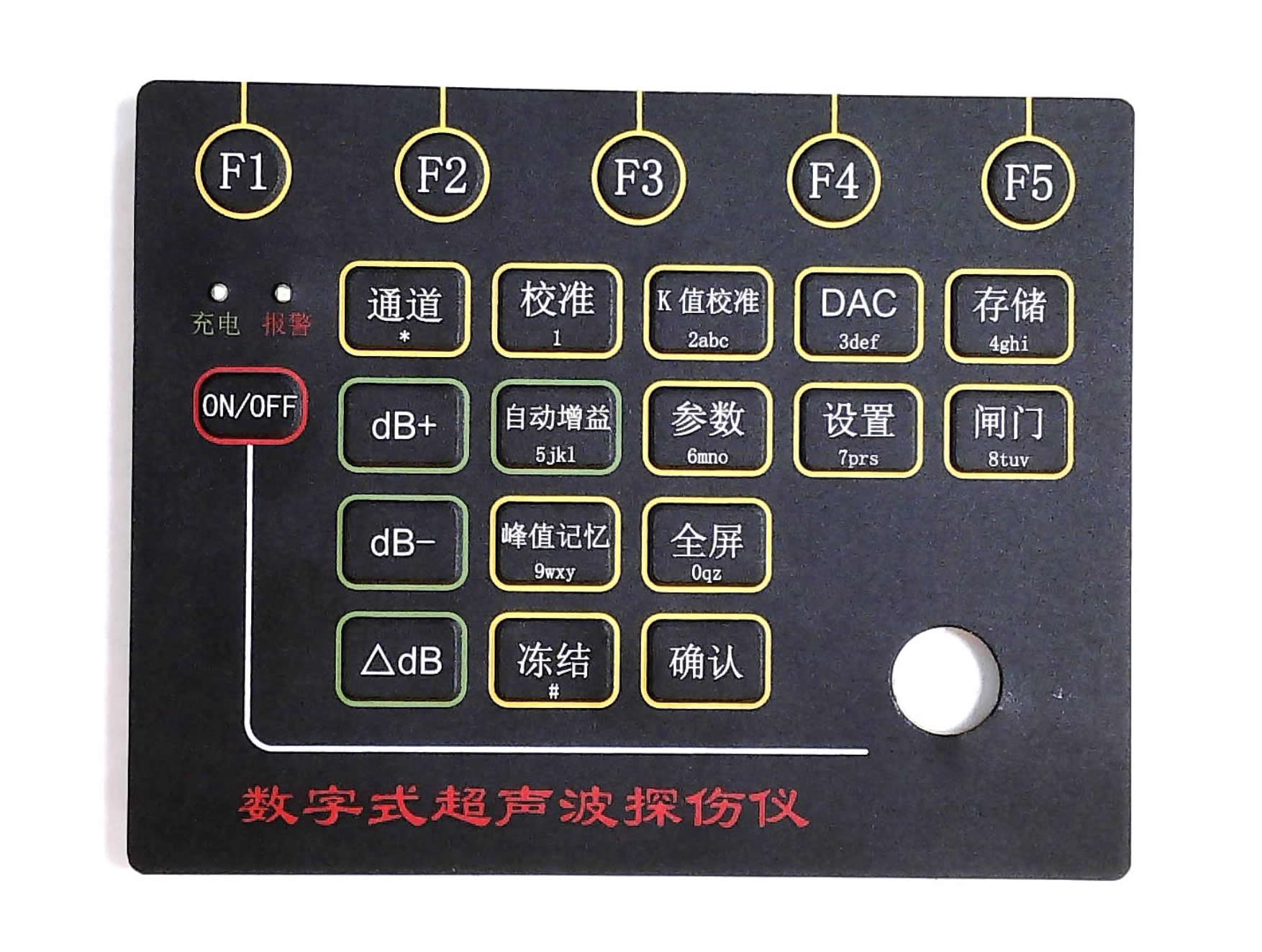

    2.2    键盘图


    探伤仪键盘
                                                                       (图2-2:键盘)

    2.3    屏幕各区域名称




    2.4    按键分类(5类、22个按键)
    共5类、22个按键,详见下表:
      按键名称 按键数量   作用
    1 开关键            1个 开关机
    2 确认键

    1个 1.启动功能列表
    2.确认
    3 F键

    5个 1.选择当前菜单
    2.切换粗调、微调
    4 可打开
    菜单的
    按键
    8个 见4.2的介绍
    5 快捷键

    7个 迅速打开相应
    功能或调解
    相应参数


    2.5    按键功能简介

    1 电源开/关键   自动增益键
    2 探伤参数选择键 峰值记忆开关键
    3 前沿、声速、零点自动校准快捷键 回波冻结功能键
    4 K值自动校准快捷键 参数类功能键
    5 DAC曲线功能键 全屏或半屏切换键
    6 存储伤波键 选项及确认键
    7 增益增加键 功能设置键
    8 增益减小键 闸门功能键
    9 增益步长键      5个 F1-F5菜单键/操作功能键、切换粗、细调

    2.6    按键对应的菜单
    按“可打开菜单的按键”打开的相应菜单列表:

    按键 按相应按键打开的菜单
    F1 F2 F3 F4 F5
    通道 预览/调出 保存 删除 全删除
    通道编号 通道名称
    声速m/s * 探头零点us 探头前沿
    mm*
    A门起点mm* 调校
    探头K值 探头角度 调校
    开/关 A门起点* 标定点 删除标定点 下一页
    上一页 编辑标定点 调整 重标定 下一页
    上一页 评定线 定量线 判废线 下一页
    上一页 表面补偿 衰减 删除曲线 评估曲线
    文件编号 预览/调出 保存 删除 全删除
      文件名称
    探测范围* 工件厚度* 声程标度 背光调节 时间/日期
    A门起点*
    /B门起点*
    A门宽度*
    /B门宽度*
    A门高度
    /B门高度
    报警声音 报警逻辑



    退出                                       关
    探头名称                                   2.5P13*13K2
    探头类型                                   斜探头
    探头角度                                   63
    探头K值                                   2.0
    探头前沿值                                 12
    探头校准试块                               CSK1A(K2-3)
    检测标准                                   GB/T 11345A
    工件厚度                                   200(数字自由调节)
    半跨距                                     关(回波/坐标)
    曲面探测位置                               外/内
    工件外径                                   平面/(数字自由调节)
    坐标网格                                   网格1/网格2/网格3/网格4
    报警声音                                   开/关
    日期设定                                   2013-4-26
    时间设定                                   23:57:20
    按键伴音                                   开/关
    背光调节                                   低/中/高
    波形显示模式                               空心/填充


    注明*的是带有近似值到精确值调节的功能。

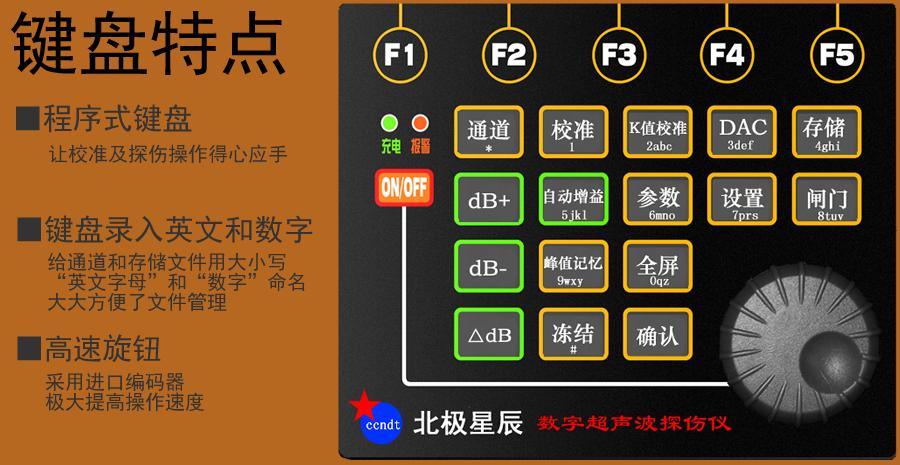

    2.7    键盘输入文本的方法(英文字母、数字、特殊字符)
    由于探伤通道以及存储的波形文件需要输入文本进行命名,为了方便用户操作,按探伤仪面板上的按键可输入英文字母、数字、特殊字符。此外在文本编辑状态下,功能栏将会出现编辑菜单,可使用【F1】至【F5】键输入编辑命令。
    编辑菜单中包括的编辑命令有:右移(【F1】键)、插入(【F2】键)、删除(【F3】键)、保存(【F4】键)和取消(【F5】键)。其中括号内所标为面板上对应的按键。
    右移:光标向右移动一个字符,当光标处于文本行最右侧时,右移功能将使光标回到文本行最左侧;
    插入:在光标处插入一个空格,光标处及其后面的字符自动向右移一个字符,最右侧字符被删除;
    删除:删除光标处的字符,光标处及其后面的字符自动向左移一个字符;
    保存:将编辑好的文本项存入存储区。
    取消:退出文本编辑状态且不保存;
    字符键盘上的按键可以向光标位置输入一个字符,
    参数调整旋钮:依次输入ASCII码字符。

    2.8    旋钮
    调整数据
    切换某项功能

    2.9    LED指示灯
    充电指示灯:充电过程中指示灯亮,充电完成指示灯熄灭
    报警灯:只有报警时,报警灯亮。报警分闸门报警和曲线报警
