  • 焊接未熔合产生的原因

    什么是未熔合
    未熔合是指焊缝金属与母材金属,或焊缝金属之间未熔化结合在一起的缺陷。

    焊接未熔合分类

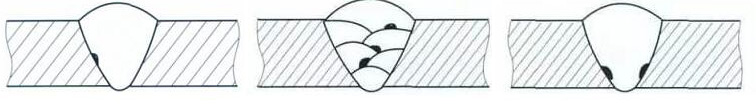

      焊缝未熔合分为坡口未熔合(也就是侧壁未熔合)、层间未熔合、根部未熔合,如下图所示为三类焊缝未熔合的示意图。未熔合常出现在焊缝根部形成根部未熔合、在焊道间层形成层间未熔合、在焊道和母材坡口之间形成坡口未熔合,以及在焊缝和母材溢流或焊瘤之间等位置。


       坡口未熔合(也就是侧壁未熔合)                    层间未熔合                                          根部未熔合

    焊接未熔合危害
      未熔合是一种面积型缺陷,坡口未熔合和根部未熔合对承载截面积的减小都非常明显,应力集中也比较严重,其危害性仅次于裂纹。

    未熔合产生原因
      (1)焊接电流过小;
      (2)焊接速度过快;
      (3)焊条角度不对;
      (4)产生了弧偏吹现象;
      (5)焊接处于下坡焊位置,母材未熔化时已被铁水覆盖;
      (6)母材表面有污物或氧化物影响熔敷金属与母材间的熔化结合等。
    未熔合预防措施
      采用较大的焊接电流,正确地进行施焊操作,注意坡口部位的清洁。
