    探头种类(表格)
    超声波探头种类繁多,详见下表:
    产品名称 频率(MHZ) 晶片面积(mm²) 说明
    直探头(硬保护膜) 0.5~10 Φ8 Φ10 Φ14 Φ20 Φ24Φ30
    直探头(软保护膜) 0.5~5 Φ10 Φ14 Φ20 Φ24
    双晶片直探头 2.5~5 10×12×2Φ14×2Φ20×2 F5 F10 F15 F20 F30
    斜探头 1~5 9×9 8×8 10×12 Φ14
    12×15 14×16 13×13Φ20
    30º40º50ºK1 K1.5 K2 K2.5 K3
    斜探头 1~5 18×18
    双晶片斜探头 2.5 5 8×8×2 10×12×2 K1  K2  K3
    F10  F20  F30
    表面波探头 2.5 5 9×9 10×12 13×13 HB-50
    回波探头
    小角管探头 2.5 5 Φ14 Φ20
    小径管探头 5 6×6  5×7 K1  K2  K2.5 K3
    小径管探头 5 双晶曲面片
    板波探头 1~5 20×20  30×30 入射角由用户定
    爬波探头 1~5
    薄波探头 5   可检测5MM以下薄板
    可变角探头 2.5  5 10×10 角度可变范围0º~90º
    液浸式探头 1~5 Φ10 Φ12 Φ14 Φ20
    充水探头 1~5 Φ14 Φ20
    双晶充水探头 1~5 Φ14 Φ20 交距由用户定
    液浸聚焦探头 1~5 Φ14 Φ20 点聚焦 线聚焦
    液浸聚焦探头 10 Φ14 Φ20 点聚焦 线聚焦
    液浸聚焦探头 15 Φ14 Φ20 点聚焦 线聚焦
    液浸聚焦探头 20 Φ14 Φ20 点聚焦 线聚焦
    接触式聚焦直探头 2.5  5 Φ14 Φ20 焦距10~60
    接触式聚焦斜探头 2.5  5 Φ14 Φ20 焦距10~60
    常规测厚探头 1~5   配国产
    小径管测厚探头 1~5 Φ8
    中温测厚探头 1~5   上限300℃
    高温测厚探头 1~5   上限500℃
    深水探头 1~5   用于水下超声探伤

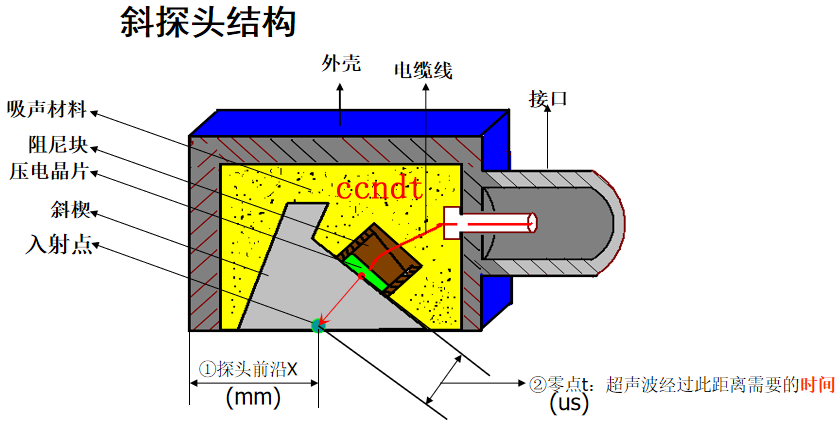

    探头参数 斜探头结构原理图
    型号:2.5P13*13K2
    技术指标:
    1.回波频率误差:10%
    2.灵敏度余量>80dB
    3.空载始波占:     mm
    4.分辨率         dB
    5.声束偏斜角:<±0.30
    6.前沿距离:10mn
    7.实测K值/角度:

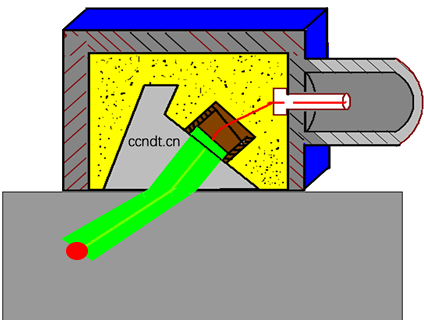

      斜探头声束
