    钻杆螺纹的检测概述
           两端螺纹探伤常用探伤方法有:“螺纹超声波探伤”、“螺纹磁粉探伤”。螺纹超声波探伤可以发现与螺纹端面平行的缺陷,很难发现纵向缺陷;螺纹磁粉探伤可以发现螺纹表面缺陷及近表面缺陷,还能够发现横向裂纹及纵向裂纹,但很难发现埋藏很深的缺陷,所以对于钻具螺纹探伤最好是二者兼用。
    内外螺纹超声波探伤原理、缺陷波的识别方法如下:

    钻杆螺纹检测原理
    根据超声波检测原理以及螺纹的结构特征,可以设计专用的超声纵波小角度直探头对螺纹部位进行检测,检测原理如图1所示。检测前,需要对检测仪器进行标定,检测时,探头在涂有耦合剂的端面缓缓移动,先粗扫查,再细扫查,发现疲劳裂纹或其它类型缺陷时,确定位置、深度和长度,作好记录和标识,继而进行评定验收。

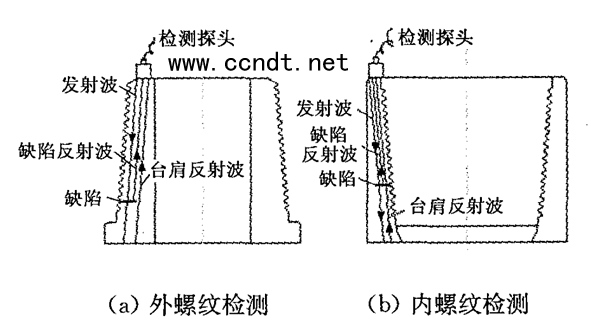

    图1: 超声波检测内外螺纹原理与方法示意图

    钻杆螺纹缺陷波的识别
    在实际超声波探伤信号中会出现的螺纹信号,螺纹信号反射波在显示屏上出现的位置很有规律,并随探头移动范围而前后移动。若在某一纹扣底出现裂纹缺陷,螺纹反射波会被裂纹反射压下而迅速降低,并呈山峰状,跟随裂纹反射波移动,裂纹严重时反射波增强,此时螺纹信号会消失。

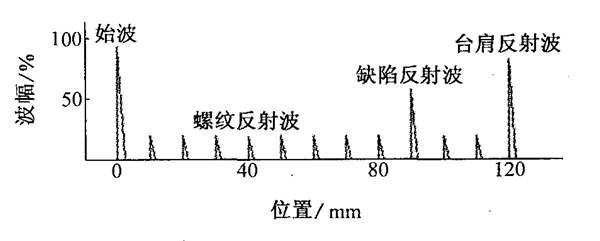

    图2:超声波检测有缺陷螺纹信号的示意图

    影响因素
    1.螺纹的影响:超声波检测方法检测螺纹根部裂纹的灵敏度比较低 ,只能检测较大的能对声波进行反射的裂纹;
    2.人为因素:检测探头在端面扫描的过程中很难平稳,受人为因素的影响比较大。
