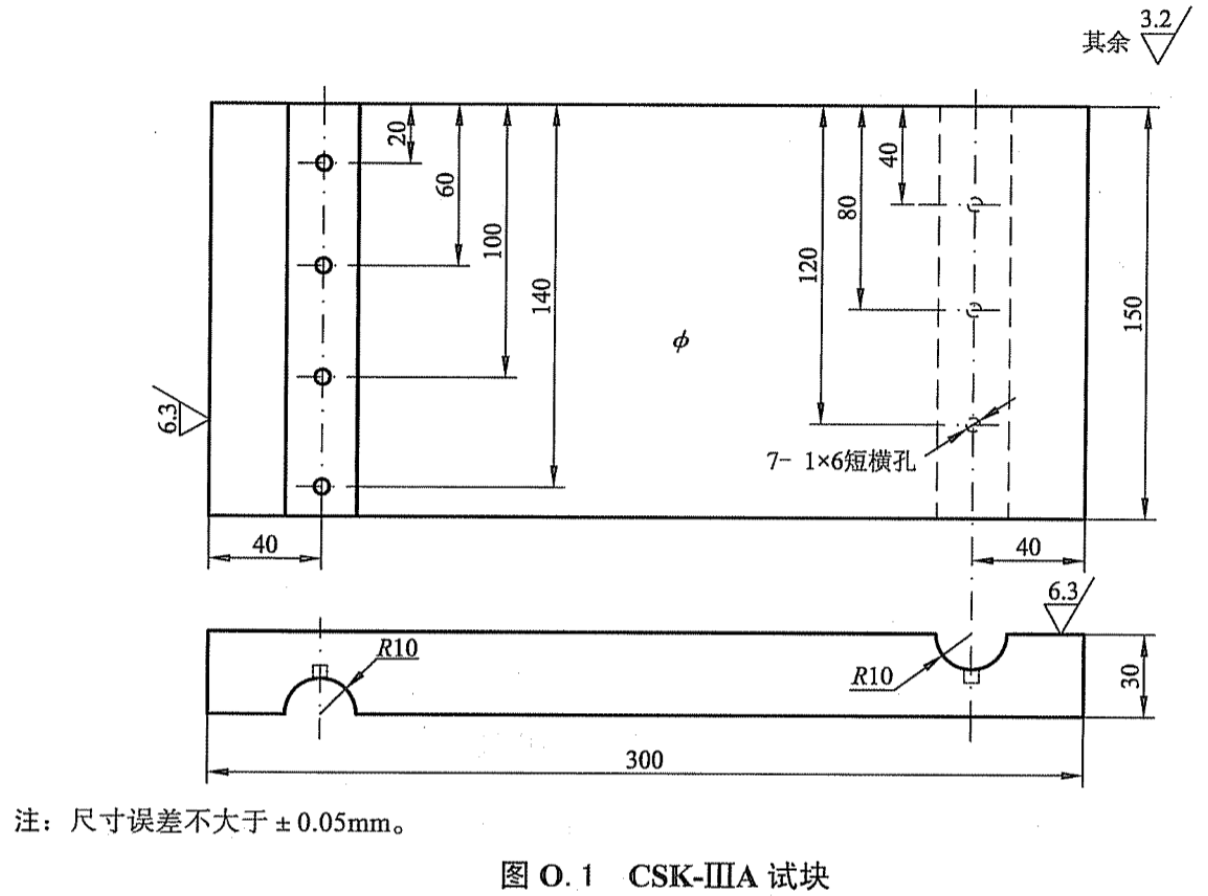

O.1 CSK-IIIA试块形状和尺寸见图O.1。

注:尺寸误差不大于±0.05mm。
图O.1 CSK-ⅢA 试块
O.2 距离-波幅曲线的灵敏度选择
工件厚度为8mm~120mm的焊接接头,斜探头检测时,距离-波幅曲线灵敏度按表O.1的规定。
表O.1 斜探头检测距离-波幅曲线的灵敏度(推荐)
试块型式 | 工件厚度t/mm | 评定线 | 定量线 | 判废线 |
CSK-ⅢA | 8~15 >15~40 >40~120 |
φ1×6-12dB φ1×6-9dB φ1×6-6dB |
φ1×6-6dB φ1×6-3dB φ1×6 |
φ1×6+2dB φ1×6+5dB φ1×6+10dB |
