  • A扫描、B扫描、C扫描、全息C扫描

    A扫描
    A扫描是点扫描,是一种波形,横坐标表示时间(或声程),纵坐标表示幅度。
    超声波在介质中传播遇到缺陷时会发生反射,将接收到的超声波信号处理成波形图像,根据波形的形状来判断缺陷的位置和大小。在屏幕上横坐标代表时间,纵坐标代表反射波的强度。超声A扫描表示的是一维数据,该数据反映被检物体内沿特定声程的性能特征,这种扫查能得到被扫查材料中关于不连续性的详细信息。

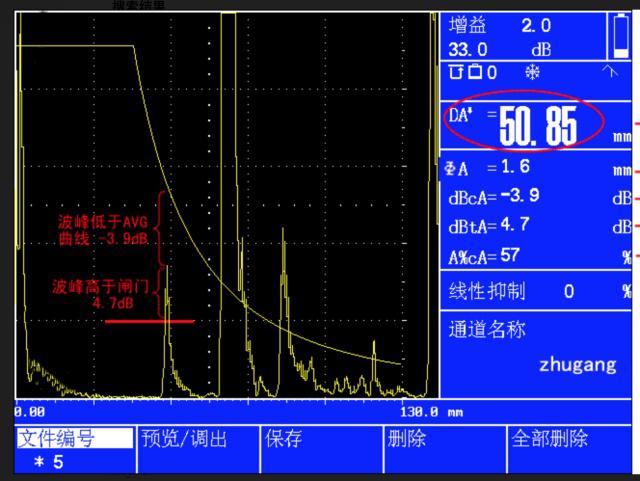

    A扫描图像


    B扫描与D扫描
    B扫描是线扫描,是一种二维图像,横坐标表示扫查长度,纵坐标表示时间(或声程)。
    B型扫描显示是一种图像显示。在屏幕上 横坐标是用机械扫描来代表探头的扫查轨迹,纵坐标代表超声波的传播时间。
    D扫描和B扫描只是所切方向的不同

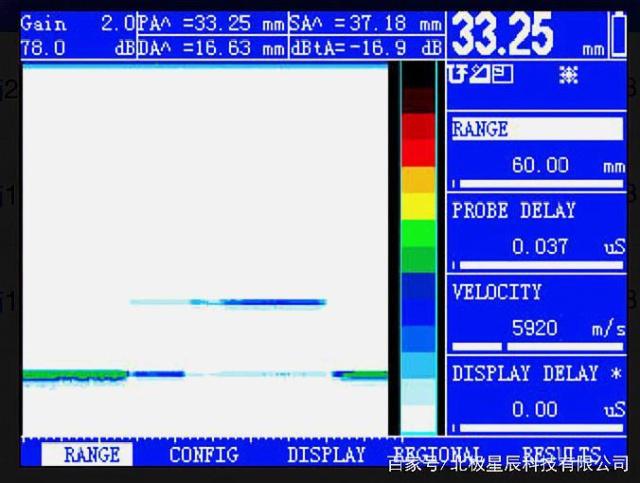

    B扫描图像

    C扫描
    C扫描是面扫描,或水平投影,是一种二维图像,横、纵坐标都表示时间(或距离)。
    C扫描表示被检工件的投影面的状况,在投影面上绘出缺陷的水平投影位置,但不能给出缺陷的埋藏深度。

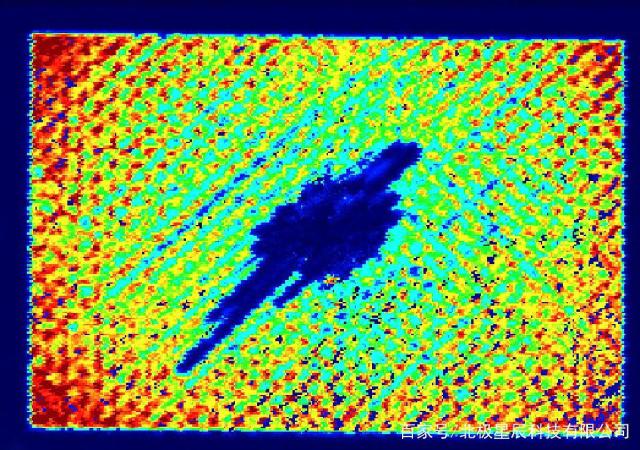

    C扫描图像

    全息C扫描
    也称立体C扫描、空间C扫描,全息C扫描数据可以生成任意深度位置的C扫描.

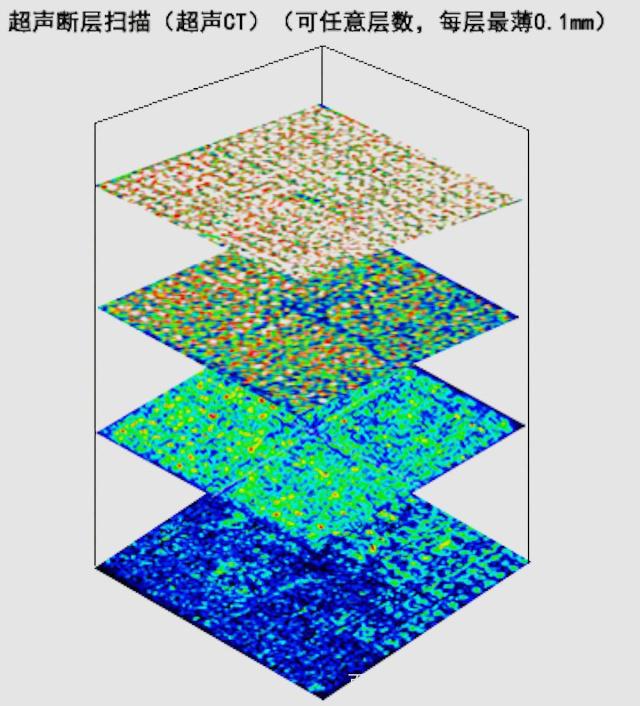

    全息C扫描、超声CT、C扫描切片图像

    注:
    多个A扫描组成了B扫描
    多个B扫描又组成了C扫描
    全息C扫描数据可以生成任意深度位置的C扫描
