  • 附录3:内置的探伤标准(通道)

    BSN900/910/920/950/960内置了多种探伤工艺,新购探伤仪开机即用、无需设置,大大简化了初学者的学习过程,对较薄件、铸件等较难探伤的工件也能轻松应对。

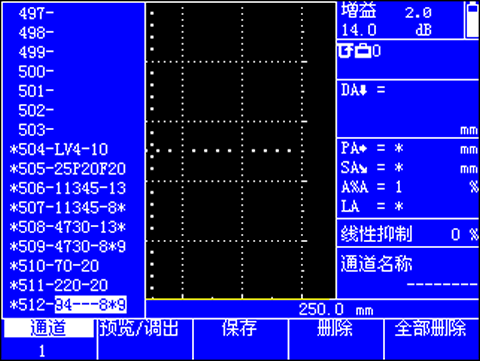

    通道调出方法
    按2次通道键,屏幕左侧出现通道列表,旋转旋钮选择合适的通道名,按确认键调出通道即可探伤,但如果探头磨损,则需重新校准或购买探头。
    录像:通道的调出办法,点击:https://v.qq.com/x/page/x0182vq3jxx.html

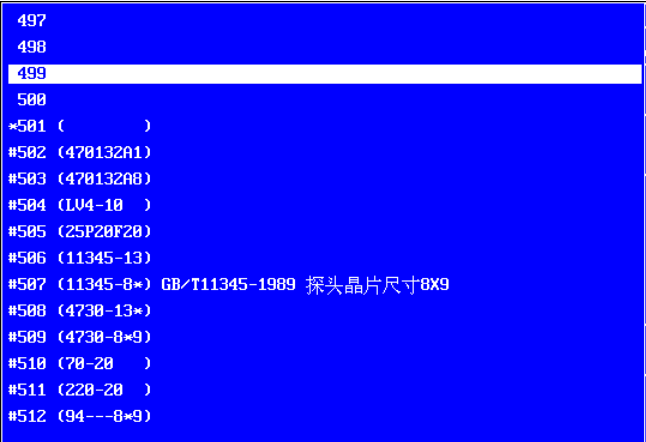

    .已内置通道文件:
    通道名称 该通道的作用
        *504-LV4-10

      探伤4-10mm厚的铸铝件


        *505-25P20F20

      探伤3-20mm厚的钢板、铸锻件


        *506-11345-13

      使用2.5MHZ13*13K2斜探头,探伤6-50mm厚的钢板焊缝、裂纹


        *507-11345-8

      使用4MHZ8*9-60斜探头,探伤6-30mm厚的钢板焊缝、裂纹


        *508-4730-13

      使用2.5MHZ13*13K2斜探头,探伤6-50mm厚的钢板焊缝、裂纹


        *509-4730-8*9

      使用4MHZ8*9-60斜探头,探伤6-30mm厚的钢板焊缝、裂纹


        *510-70-20

      使用单晶直探头2.5MHZ20,探伤20-70mm厚的钢板、铸锻件


        *511-220-20

      使用单晶直探头2.5MHZ20,探伤20-220mm厚的钢板、铸锻件




    注:
    1.探伤时,请以通道名称为准选择通道
    2.以上通道进行内置,需要与厂家协商,新购或已购探伤仪均可内置以上通道。
    3.1如果您购买的超声波探伤仪带有SD卡,我们给您发电子邮件,你可以自行将通道文件通过SD卡拷贝至探伤仪主机;
    3.2不带SD卡的超声波探伤仪需要快递给我们进行通道内置。
    3.3如果您熟练探伤仪的校准、曲线制作,则无需我们的通道内置功能。

    三.将通道拷贝至SD卡
    将本SET文件夹内的文件拷贝至SD卡根目录的SET文件夹内

    四.更改通道编号
    如果需要更改通道编号,请将.LOG和.SET同时更改为相同的文件编号




    -------------------------------------------------------------------------------------
    有关通道的存储、删除
